R系列斜齿轮硬齿面减速机

  • 分类:齿轮减速机系列
    型号:R系列斜齿轮硬齿面减速机
    品牌:硬齿面减速机
    浏览:
    专线:130-6618-3316


  • 立即订购 130-6618-3316
prev next
  • 产品详情

  • 联系我们

可底脚式、法兰式安装,可带输入轴或各类电机直联,功率0.12kW-132kW,输出最大扭矩16000N.m,多级组合能达到特别低的输出转速,机械效率高达96%。
R系列硬齿面减速机产品特点:
R系列硬齿面减速机结构紧凑、体积小、工作平稳、输出转速选择范围宽,通用性强,硬齿面齿轮采用优质合金钢,表面经渗碳淬火硬化处理,磨齿精细加工,传动平稳,噪声低,承载能力大,温升低,寿命长,产品效率高达95%模块组合体系基础上设计制造,有极多的电机组合,安装型式和结构方案,传动比十分精密,满足不同的使用工况,实现机电一体化.传动效率高,耗能低,性能优越.带筋的高刚性铸铁箱体。

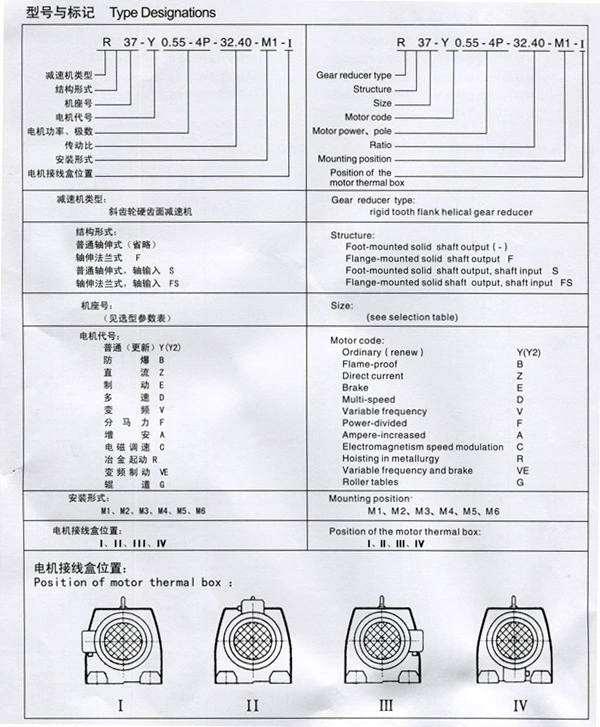

R系列硬齿面减速机型号与标记说明:
R:表示减速机的类型
37:表示机座号
Y:电机代号
0.55-4P:表示电机功率、极数
32.40:表示传动比
M1:安装形式
I:电机接线盒位置
结构形式:普通轴伸式,轴伸法兰式F,普通轴伸式,轴输入S,轴伸法兰式,轴输入FS
安装形式:M1,M2,M3,M4,M5,M6

安装示意图:

产品概述:
1、R斜齿轮硬齿面减速机振动小,噪音低,节能高;
2、R斜齿轮减速机是采用国际先进的传动机械模型优化设计而成;
3、能耗低,性能优越,R同轴式斜齿轮减速机效率高达95%以上;
4、选用优质锻钢材料,钢性铸铁箱体,齿轮表面经过高频热处理;
5、经过精密加工,确保轴平行度和定位轴承要求,形成斜齿轮传动总成的减速机配置了各种类电机,组合成机电一体化,完全保证了减速电机产品使用质量特性。
性能特点:
1、小偏置输出,结构紧凑,最大限度利用箱体空间,二级、三级在同一箱体内。
2、采用整体式铸造箱体,箱体结构刚度好,易于提高轴的强度和轴承寿命。
3、安装方式:底脚安装、法兰安装有大小法兰,易于选择。
4、实心轴输出,平均效率是二级96%、三级94%、R/R组合平均效率85%。
5、专为搅拌设计的RM系列能承载较大的轴向力、径向力。
技术参数:
速比范围:R基本型3.33~289.74,RX型1.3~8.65,R/R组合型可达到27001
扭矩范围:R基本型85~18000 Nm,RX型20~1680 Nm
功率范围:R基本型0.18~160 kW,RX型0.18~132 Kw

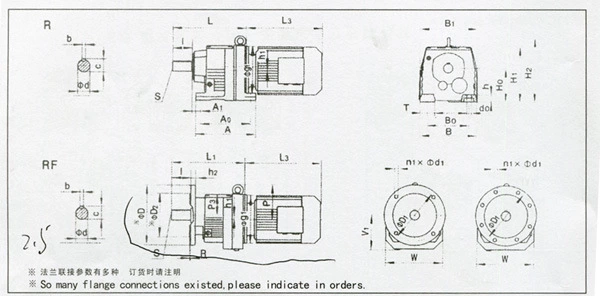

结构形式:
    R:轴伸式底脚安装   RF:法兰安装
    R…F:底脚法兰安装  RM:法兰安装带加长轴承箱
    RX:单级底脚安装    RXF:单级法兰安装
减速机型号:
     R17、R27、R37、R47、R57、R67、R77、R87、R97、R107、R137、R147、R167
     RF17、RF27、RF37、RF47、RF57、RF67、RF77、RF87、RF97、RF107、RF137、RF147、RF167
     RX37、RX57、RX67、RX77、RX87、RX97、RX107、RX127、RX157
     RXF37、RXF57、RXF67、RXF77、RXF87、RXF97、RXF107、RXF127、RXF157
     RS27、RS37、RS47、RS57、RS67、RS77、RS87、RS97、RS107、RS137、RS147、RS167
     R27R17、R37R17、R47R37、R57R37、R67R37、R77R37、R87R57、R97R57、R107R77、R137R77、    R147R77、R147R87、R167R97、R167R107
     RFS27、RFS37、RFS47、RFS57、RFS67、RFS77、RFS87、RFS97、RFS107、RFS137、        RF27R17、RF37R17、RF47R37、RF57R37、RF67R37、RF77R37、RF87R57、RF97R57、RF107R77、    RF137R77、RF147R77、RF147R87、RF167R97、RF167R107
     RXS37、RXS57、RXS67、RXS77、RXS87、RXS97、RXS107、RXS127、RXS157
     RXFS37、RXFS57、RXFS67、RXFS77、RXFS87、RXFS97、RXFS107、RXFS127、RXFS157
