RV铝合金减速机主要部件有哪些_详见

文章出处：xsy 人气：发表时间：2015-09-25 14:51

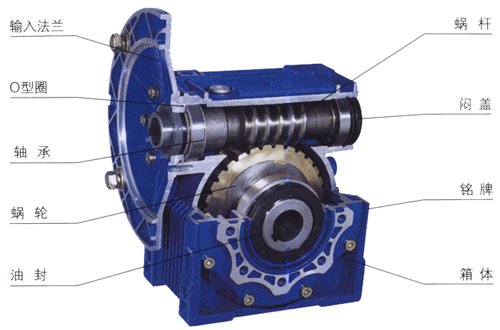

东莞RV减速机主要部件有哪些?详见以下RV铝合金减速机解剖图：

RV铝合金减速机主要组成部件：法兰、O型圈、轴承、蜗轮、油封、蜗杆、闷盖、铭牌、箱体等。

RV减速机的输入形式分为：孔输入、轴输入、延伸蜗杆轴型；

RV减速机输出型形式分为：孔输出、单向轴输出、双向轴输出。

东莞RV铝合金减速机产品结构分解图：

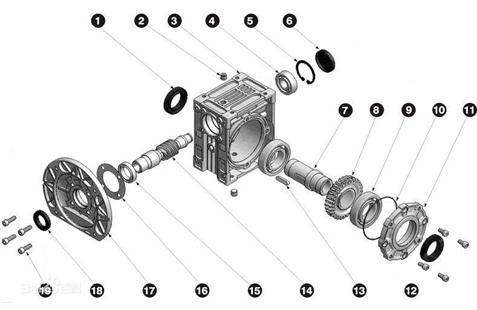

孔输入型

NMRV减速机结构图

1 油封 2 油栓 3 涡轮箱 4 滚珠轴承 5 R扣环

6 密式油封 7 出力轴 8 蜗轮 9 滚珠轴承 10 O型环 11 出力轴盖
12 六角承窝头螺丝 13 双圆键 14 蜗杆 15 滚珠轴承

16 牛皮纸垫片 17 马达连接盘 18 油封 19 六角承窝头螺丝

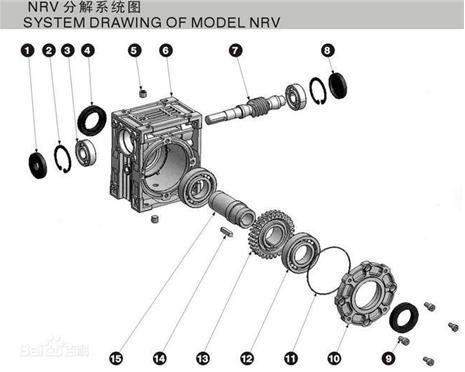

轴输入型

RV减速机结构图

1 油封 2 R扣环 3 滚珠轴承

4 油封 5 油栓 6 涡轮箱 7 蜗杆

8 密式油封 9 六角承窝头螺丝 10 出力轴盖

11 O型环 12 滚珠轴承 13 蜗轮 14 双圆键 15 出力轴
